三相混合式步进电机说明书



130BYG350系列混合式步进电机



一、  步进电机简介:



三相步进电机













步进电机步距角:0.6/1.2°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

步进电机绝缘电阻: 100M Ω Min. ,500VDC

步进电机绝缘强度:500VAC for one minute

步进电机绝缘等级:B

二、  步进电机技术参数:

步进电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

电机
重量

机身
长度

适配
步进电机
驱动器
型号

单轴



A

Ω

mH

N.M

Kg-cm2

kg

mm

130BYGH3501步进电机

3

5

0.8

4

22

25

13

168

3HB0822M
步进电机
驱动器

130BYGH3502步进电机

3

5

1

5

30

30

16

197

130BYGH3503步进电机

3

5

1.3

13

36

35

18

225

130BYGH3504步进电机

3

5

1.6

17.5

50

45

22

280



三、  步进电机安装尺寸:

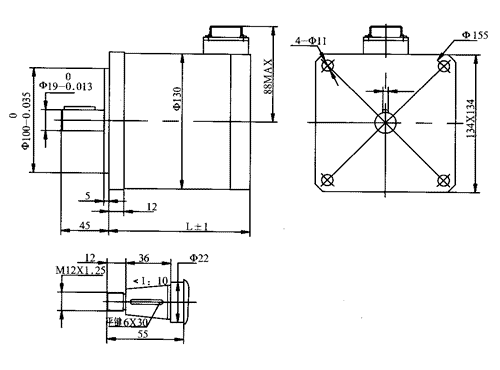

步进电机安装尺寸

键尺寸:  直轴键5*30  锥轴键 6*30

    该系列电机轴径有Φ19Φ22两种,特殊要求可根据客户要求定作!



四、  步进电机引出线说明:



型号

7

1

3

 4

5

 6

七芯航空插座

130BYG350步进电机

接地

A



B



C



接法

  相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州浙机科技有限公司

联系电话:0571-85226995

网址:http://www.motorzj.com














【 步进电机知识介绍 】

关于步进电机和驱动器常见的一些问题



1,如何正确选择伺服电机和步进电机?
主要视具体应用情况而定,简单地说要确定:负载的性质(如水平还是垂直负载等),转矩、惯量、转速、精度、加减速等要求,上位控制要求(如对端口界面和通讯方面的要求),主要控制方式是位置、转矩还是速度方式。供电电源是直流还是交流电源,亦或电池供电,电压范围。据此以确定步进电机和配用步进电机驱动器或步进电机控制器的型号。

2,选择步进电机还是伺服电机系统?
其实,选择什么样的电机应根据具体应用情况而定,各有其特点。


3,何时选用直流伺服系统,它和交流伺服有何区别?
直流伺服电机分为有刷和无刷电机。
有刷电机成本低,结构简单,启动转矩大,调速范围宽,控制容易,需要维护,但维护方便(换碳刷),产生电磁干扰,对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。
无刷电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以方波换相或正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境。
交流伺服电机也是无刷电机,分为同步和异步电机,目前运动控制中一般都用同步电机,它的功率范围大。目前技术已有厂家可以做到很大的功率。

4,使用步进电机时要注意的问题?
上电运行前要作如下检查:
1)步进电机电源电压是否合适(过压很可能造成驱动模块的损坏);对于直流输入的+/-极性一定不能接错,步进电机驱动控制器上的电机型号或电流设定值是否合适(开始时不要太大);
2)控制信号线接牢靠,工业现场最好要考虑屏蔽问题(如采用双绞线);
3)不要开始时就把需要接的线全接上,只连成最基本的系统,运行良好后,再逐步连接。
4)一定要搞清楚接地方法,还是采用浮空不接。
5)开始运行的半小时内要密切观察步进电机的状态,如步进电机运动是否正常,声音和温升情况,发现问题立即停机调整。


5,步进电机启动运行时,有时动一下就不动了或原地来回动,步进电机运行时有时还会失步,是什么问题?
一般要考虑以下方面作检查:
1)步进电机力矩是否足够大,能否带动负载,因此我们一般推荐用户选型时要选用力矩比实际需要大50%~100%的步进电机,因为步进电机不能过负载运行,哪怕是瞬间,都会造成失步,严重时停转或不规则原地反复动。
2)步进电机上位控制器来的输入走步脉冲的电流是否够大(一般要>10mA),以使光耦稳定导通,输入的频率是否过高,导致接收不到,如果步进电机上位控制器的输出电路是CMOS电路,则也要选用CMOS输入型的驱动器。
3)步进电机启动频率是否太高,在启动程序上是否设置了加速过程,最好从步进电机规定的启动频率内开始加速到设定频率,哪怕加速时间很短,否则可能就不稳定,甚至处于惰态。
4)步进电机未固定好时,有时会出现此状况,则属于正常。因为,实际上此时造成了步进电机的强烈共振而导致进入失步状态。步进电机必须固定好。

5)对于5相步进电机来说,相位接错,电机也不能工作。


6, 我想通过通讯方式直接控制伺服电机,可以吗?
可以的,也比较方便,只是速度问题,用于对响应速度要求不太高的应用。如果要求快速的响应控制参数,最好用伺服运动控制卡,一般它上面有DSP和高速度的逻辑处理电路,以实现高速高精度的运动控制。如S加速、多轴插补等。


7, 用开关电源给步进和直流电机系统供电好不好?
一般最好不要,特别是大力矩电机,除非选用比需要的功率大一倍以上的开关电源。因为,电机工作时是大电感型负载,会对电源端形成瞬间的高压。而开关电源的过载性能不好,会保护关断,且其精密的稳压性能又不需要,有时可能造成开关电源和驱动器的损坏。可以用常规的环形或R型变压器变压的直流电源。


8, 伺服电机的码盘部分可以拆开吗?
禁止拆开,因为码盘内的石英片(玻璃码盘)很容易破裂,且进入灰尘后,寿命和精度都将无法保证,需要专业人员检修。
伺服电机工作时带动动光栅高速旋转(可达3000rpm或更高),动光栅和静光栅之间只有十几丝的间隙,再加上电机运行时有震动、电机轴承油隙形成电机轴“串动”等,故动静光栅安装的要非常平行、平整、运行平稳,否则动光栅和静光栅的相对运动就容易磨擦,造成电机编码器故障(俗称“刮盘”)而且无法修复只能将电机内的编码器报废。
由此也不难理解,安装编码器的伺服电机的后壳部分都有明显标识:禁止敲击
但实际应用中,还是有用户因种种原因,电机安装/或拆卸时用榔头敲,这样很容易造成电机码盘损坏。


9,步进电机和伺服电机可以拆开检修或改装吗?
不要,最好让厂家去做,拆开后没有专业设备很难安装回原样,步进电机的转定子间的间隙无法保证。步进电机磁钢材料的性能被破坏,甚至造成失磁,步进电机电机力矩大大下降。


10,几台伺服电机可以作同步运行吗?
可以的。


11,伺服控制器能够感知外部负载的变化吗?
部分功能较强的伺服驱动器是可以的,如遇到设定阻力时停止、返回或保持一定的推力跟进。


12,可以将国产的步进电机驱动器或电机和国外进口的步进电机步进电机驱动器配用吗?
原则上是可以的,但要搞清楚步进电机的技术参数后才能配用,否则会大大降低应有的效果,甚至影响长期运行和寿命。最好向供应商咨询后再决定。


13,步进电机驱动器和系统如何接地?
a. 如果在交流电源和驱动器直流总线(如变压器)之间没有隔离的话,不要将直流总线的非隔离端口或非隔离信号的地接大地,这可能会导致设备损坏和人员伤害。因为交流的公共电压并不是对大地的,在直流总线地和大地之间可能会有很高的电压。
b. 在多数伺服系统中,所有的公共地和大地在信号端是接在一起的。多种连接大地方式产生的地回路很容易受噪音影响而在不同的参考点上产生电流。
c. 为了保持命令参考电压的恒定,要将步进电机驱动器的信号地接到步进电机控制器的信号地。 它也会接到外部电源的地,这将影响到步进电机控制器和步进电机驱动器的工作(如:编码器的5V电源)。
d. 屏蔽层接地是比较困难的,有几种方法。正确的屏蔽接地处是在其电路内部的参考电位点上。这个点取决于噪声源和接收是否同时接地,或者浮空。要确保屏蔽层在同一个点接地使得地电流不会流过屏蔽层。

14, 减速器为什么不能和步进电机正好相配在标准转矩点?
如果考虑到步进电机产生的经过减速器的最大连续转矩,许多减速比会远远超过减速器的转矩等级。 如果我们要设计每个减速器来匹配满转矩,减速器的内部齿轮会有太多组合(体积较大、材料多)。 这样会使得产品价格高,且违反了产品的“高性能、小体积”原则。
考虑到交流伺服驱动器内部在位置指令模式下,还有电子齿轮(电子齿轮比G:推荐范围1/50≤G≤50),可以很方便地和各种脉冲源相匹配,以达到用户理想的控制分辩率(即角度/脉冲)。
通过和机械减速器配合,既可实现精确定位,又可满足超大转矩连续输出。


15,如何选择使用行星减速器还是正齿轮减速器?
行星减速器一般用于在有限的空间里需要较高的转矩时,即小体积大转矩,而且它的可靠性和寿命都比正齿轮减速器要好。正齿轮减速器则用于较低的电流消耗,低噪音和高效率低成本应用。


16, 对普通步进电机而言,何为负载率(duty cycle)?
负载率(duty cycle)是指步进电机在每个工作周期内的工作时间/(工作时间+非工作时间)的比率。如果负载率低,就允许电机以3倍连续电流短时间运行,从而比额定连续运行时产生更大的力量。


17,如何选用步进电机、滑台、精密平台类产品?其成本是如何计算的?
选择步进电机运动执行器类产品关键要看你对运动参数有什么样的要求,可以根据你的需要来确定具体运动参数等技术条件,这些参数要符合你实际需要,既要满足应用要求并留有余地,也不要提得太高,否则其成本可能会数倍于标准型产品。举例来说,如果0.1mm精度够用的话,就不要选0.01mm的参数。其它如负载能力、速度等也是如此。
另外一个选型建议是,如果不是必须,推拉力或负重、速度、定位精度这三个主要参数不要同时要求很高,因为步进电机运动执行器是一个高精度高技术的机电一体化产品,在设计制造时需要从机械结构、电气性能、材料特性、材质和处理方法等多方面考虑并选择相应的组成步进电机步进电机驱动控制器和反馈装置,以及不同精度等级的导轨、丝杆、支撑座和其它机械系统,使之达到需要的整体运动参数,可谓牵一发动全身的产品。当然,如果确有高要求的产品需要,还是可以满足,只是成本会相应的提高。
