两相细分混合式步进电机驱动器说明书



2HB024M两相细分混合式步进电机驱动器

一、   步进电机驱动器简介

    2HB024M是一款以PWM双极性恒流斩波式步进电机驱动器,驱动电压范围DC12-36V均可,适合外径为28354257系列、驱动电流在2A以下的所有两相混合式步进电机,步进电机驱动器面板上的8位蓝色拨动开关可以轻松的实现对不同步进电机电流及不同细分步数的精确设定(特殊的电流和细分设置,可按用户要求定制),输入信号都经过光电隔离,具有很强的抗干扰能力,能适应恶劣环境工作。

二、步进电机驱动器引脚接线说明

引脚标号

功能说明

备注

CP+

脉冲信号正输入端

共阳、共阴、差动三种信号输入方式均可,脉冲、方向、脱机信号均为5V信号输入,非5V信号请在外部加相应限流电阻(具体接法参考下文接线示意图)

CP-

脉冲信号负输入端

DIR+

方向信号正输入端

DIR-

方向信号负输入端

FREE+

脱机信号正输入端

FREE-

脱机信号负输入端







POW

电源指示灯

电源正常时红色指示灯常亮

TIM

信号指示灯

脉冲信号输入正常时绿色指示灯闪亮





步进电机驱动器





A

接电机A相头

/A

接电机A相尾

B

接电机B相头

/B

接电机B相尾





+24V

额定DC24V,2A输入

电压范围:DC1236V,3A

0V

三:步进电机驱动器的单/双脉冲、相电流、细分数设定:

警告:拨动开关拨到“ON”位置时为“1”; 特殊要求可根据用户定制。

步进电机驱动器的单/双脉冲模式设定:

开关状态(DIP1

设置说明

1

CP+/CP-为正转脉冲信号,DIR+/DIR-为反转脉冲信号

0

CP+/CP-为脉冲信号,DIR+/DIR-为方向信号(电平控制)



步进电机驱动器相电流设定:

开关状态(DIP2 3 4

输出电流(峰值,单位:A

000

0.6

001

0.8

010

1.0

011

1.2

100

1.4

101

1.6

110

1.8

111

2.0



步进电机驱动器细分拍数设定:

步进电机驱动器细分设定后步进电机每运行一圈所需的脉冲数等于电机本身的齿数乘以细分拍数。

(注:一般电机均为50个齿)

例如:步进电机本身齿数为50,细分数设定为8,则此时步进电机运行一圈的脉冲数为:50*8=400个,步距角为:360°/400=0.9°

例如:步进电机本身齿数为50,细分数设定为20,则此时步进电机运行一圈的脉冲数为:50*20=1000个,步距角为:360°/1000=0.36°

开关状态(DIP5 6 7 8

细分拍数(拍/齿)

脉冲数/

0000

4

200

0001

8

400

0010

10

500

0011

16

800

0100

20

1000

0101

25

1250

0110

32

1600

0111

40

2000

1000

50

2500

1001

64

3200

1010

80

4000

1011

100

5000

1100

128

6400

1101

160

8000

1110

200

10000

1111

256

12800

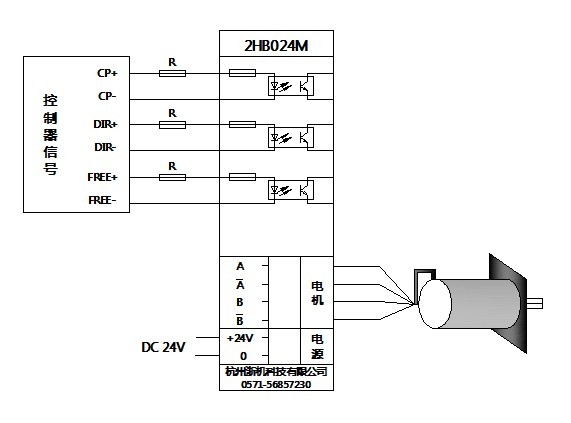

四、步进电机驱动器接线示意图:

控制器信号幅值

建议外接限流电阻R

5V

不加

12V

1KΩ

24V

2KΩ

步进电机驱动器接线示意图



  杭州浙机科技有限公司步进电机驱动器

  电话:0571-85226995

  传真:0571-56857230

  网址:http://www.motorzj.com

  邮箱:motorzj@163.com



产品实景



两相步进电机驱动器

图片说明:两相细分混合式步进电机驱动器
